螺杆空压机工作原理，内蒙英格索兰空压机厂家为大家介绍

压缩空气系统采用双螺杆空气压缩机。该机的工作分为进气、压缩和排气三个过程：

(1)吸气过程：

电机驱动转子，当主从转子的赤沟空间在转至进气端壁开口时，其空间大，外界的空气充满其中，当转子的进气侧端面转离了壳之进气口时，在齿沟间的空气被封闭在主、从转子与机壳之间，完成吸气过程.当气体充满整个齿沟时，转子进气侧端面转离机壳进气口，在齿沟的气体即被密封。

螺杆空压机工作原理及几个常见小毛病

(2)压缩过程：

在吸气结束时，主、从转子齿峰与机壳形成的封闭，此时气体在齿沟不再外流，其齿合面逐渐向排气端移动。齿合面与排气口之间的齿沟空间渐渐件小，齿沟内的气体被压缩压力提高。

(3)排气过程：

当转子的齿合端面转到与机壳排气口相通时，被压缩的气体开始排出，直至齿尖与齿

螺杆空压机几个常见小毛病，内蒙英格索兰空压机厂家告诉你如何处理！

沟的齿合面移至排气端面，此时主从转子的齿合面与机壳排气口的齿沟空间为0，即完成排气过程，在此同时转子的齿合面与机壳进气口之间的齿沟长度又达到较长，进气过程又进行。

（1）停机时螺杆空压机进气口向外喷油。空压机突然停机而未及时翻开排气阀排放废气时，进气口向外喷冷却油，此刻应首要查看进气阀是不是有毛病，不能正常封闭，第二查看断油电磁阀有无毛病，假如它正常，则应进一步查看主排气管上止逆阀能否及时封闭或封闭是不是彻底，如有毛病应排除。

（2）工作中螺杆空压机主动停机。该机在工作中主动跳闸停机的主要有两个缘由：1、是供电电网要素。因该机自身带有欠压保护器、错断相保护器、高压保护器等安全保护装置。当电网电压低于额外电压（380V）大概90%时，或电源相序不正确及三相电源缺相时，都会主动跳闸停机。2、是排气温度过高。有可能是润滑油缺少了，冷却器阻塞了，或许温控阀毛病不能正常动作等等。

（3）温度过高。螺杆空压机设定很高排气温度为120摄氏度。到达110度是温度警示灯开端闪耀报警，超越120度时便会主动停机。温度过高停机一般有以下几种缘由：

　1、环境通风散热状况不良。螺杆空压机周围环境影响散热主要有三种状况：一是离墙类障碍物过近；二是螺杆空压机附近有别的热源，三是工作时螺杆空压机前门及边门打开，电扇无法构成强气流。

　2、螺杆空压机电扇叶开裂或松懈。当风叶开裂时空压机工作5min摆布就会因温度过高而主动停机，而且极其会宣布不正常的声响，风叶破了冷却风量减小然后影响散热，此刻，应替换或调整电扇叶。

　3、螺杆空压机滤油器太脏。当其太脏时因阻力油无法按正常流量进入空压机，空压机会因冷却润油缺乏而敏捷升温。当进出油压差超越0.18MPa时就需替换滤芯。

　4、冷却油油面过低。当冷机查看时，油面低于检视管下端时应立即进行弥补。工作过程中低于油标中心方位应该进行弥补。

　5、冷却油号数低或油质差。螺杆空压机选用出产厂商的专用空压机油，用别的低标号或残次油时会回黏度及比热达不到规范，形成温度过高。

　6、散热器阻塞。当螺杆空压机周围环境尘埃较多时，长期工作就形成散热器表面黏附一层粉尘或油泥，其内部铜管也简单因油垢堆集而阻塞，然后影响散热作用。风冷却器，外部用吹尘枪打扫，假如吹不洁净，那么拆下后用高压水枪整理，内部用专用药水清洁。假如是水冷却器，那么就要用一台水泵，循环药水来清洁。

　7、螺杆空压机断油阀失灵。在滤油器与空压机之间有一个断油阀，当断油阀无法敞开时，因无油润滑及冷却，螺杆空压机发动后温度敏捷上升，大概几秒钟就会主动停机。

　8、内蒙英格索兰空压机的油气分离器滤芯太脏。当它太脏时，油因阻力过大而影响循环，形成过热停机，就应进行整理或替换。

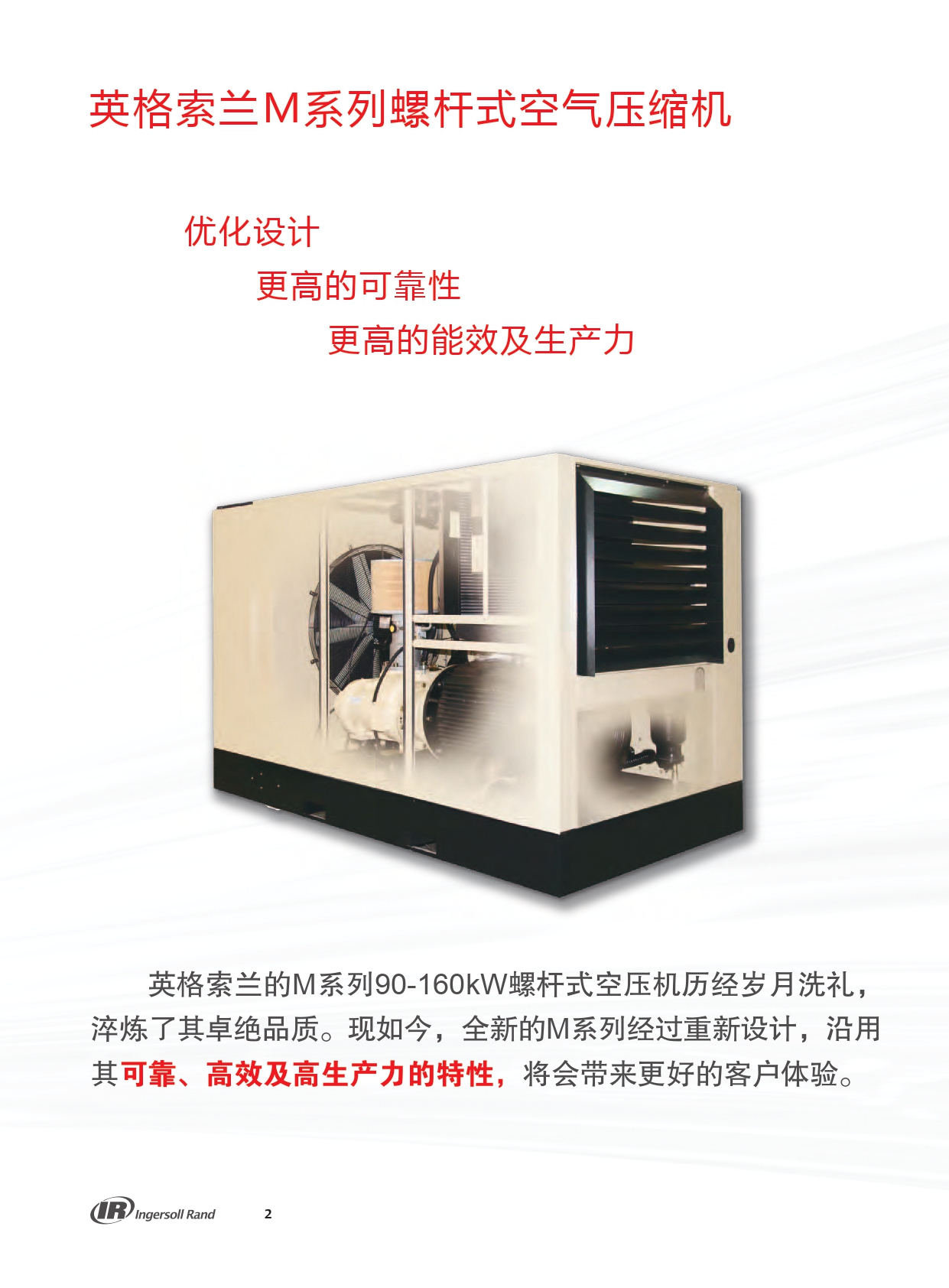

 英格索兰的M系列90-160kW螺杆式空压机
历经岁月洗礼， 淬炼了其卓绝品质。现如今，全新的M系列经过重新设计，沿用 其可靠的高生产力的特性，将会带来更好的客户体验。

英格索兰M系列螺杆式空压机

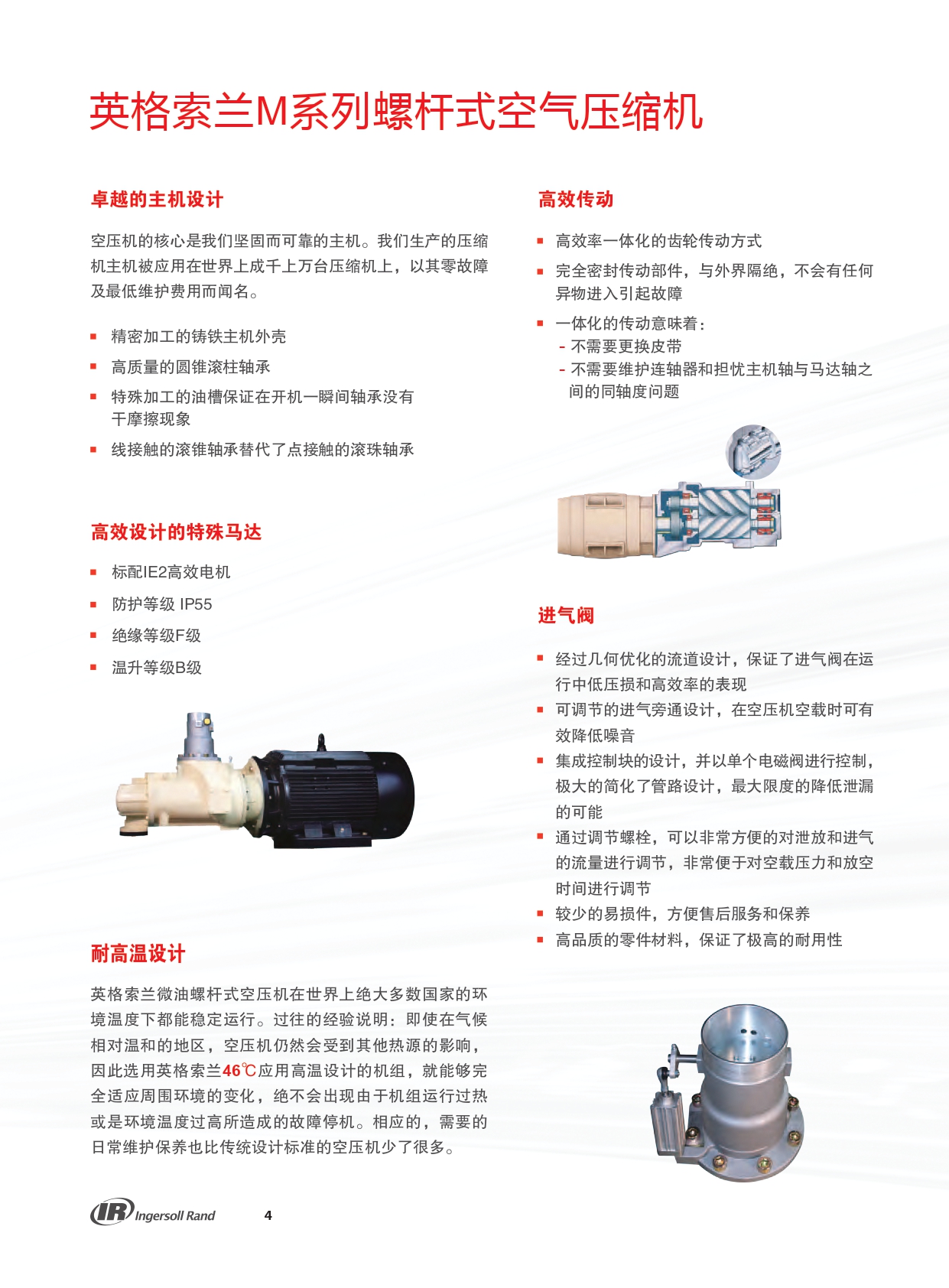

卓越的主机设计

英格索兰螺杆式空压机微油型的核心是我们坚固而可靠的主机。我们生产的压缩机主机被应用在世界上成千上万台压缩机上，以其零故障及最低维护费用而闻名。

我们是唯一一家在主机上采用质量最高的面对面滚锥轴承的公司。滚锥轴承以线接触方式承受推力载荷，这样大大地延长了主机的使用寿命。主机上也装有一个轴承油槽，在主机停机时，可以储存冷却剂，这样能确保在重新启动时，轴承能得到充分润滑，从而延长轴承的寿命。

无与伦比的可靠性

我们经久耐用的一体化传动齿轮在工业界是唯一不需要维护的传动系统。主机与电机的位置保持永久同轴度，所以在正常的操作过程中，不需要重新校准。

整个传动系统是密封的，可防止灰尘和脏物进入。而且三唇式轴密封圈能避免冷却剂泄露到电机中。

高效电机

每台压缩机都配有一台耐用的高效率电机，这种电机在满负荷的条件下运行效率最高，最能节约能量。

耐高温设计

英格索兰微油螺杆式空压机在世界上绝大多数国家的环境温度下都能稳定运行。过往的经验说明：即使在气候相对温和的地区，空压机仍然会受到其他热源的影响，因此选用英格索兰46℃应用高温设计的机组，就能够完全适应周围环境的变化，绝不会出现由于机组运行过热或是环境温度过高所造成的故障停机。相应的，需要的日常维护保养也比传统设计标准的空压机少了很多。

进气阀

（1）经过几何优化的流道设计，保证了进气阀在运行中低压损和高效率的表现；

（2）可调节的进气旁通设计，在空压机空载时可有效降低噪音；

（3）集成控制块的设计，并以单个电磁阀进行控制，极大地简化了管路设计，最大限度地降低泄漏的可能；

（4）通过调节螺栓，可以非常方便地对泄放和进气的流量进行调节，非常便于对空载压力和放空时间进行调节；

（5）较少的易损件，方便售后服务和保养；

（6）高品质的零件材料，保证了极高的耐用性。

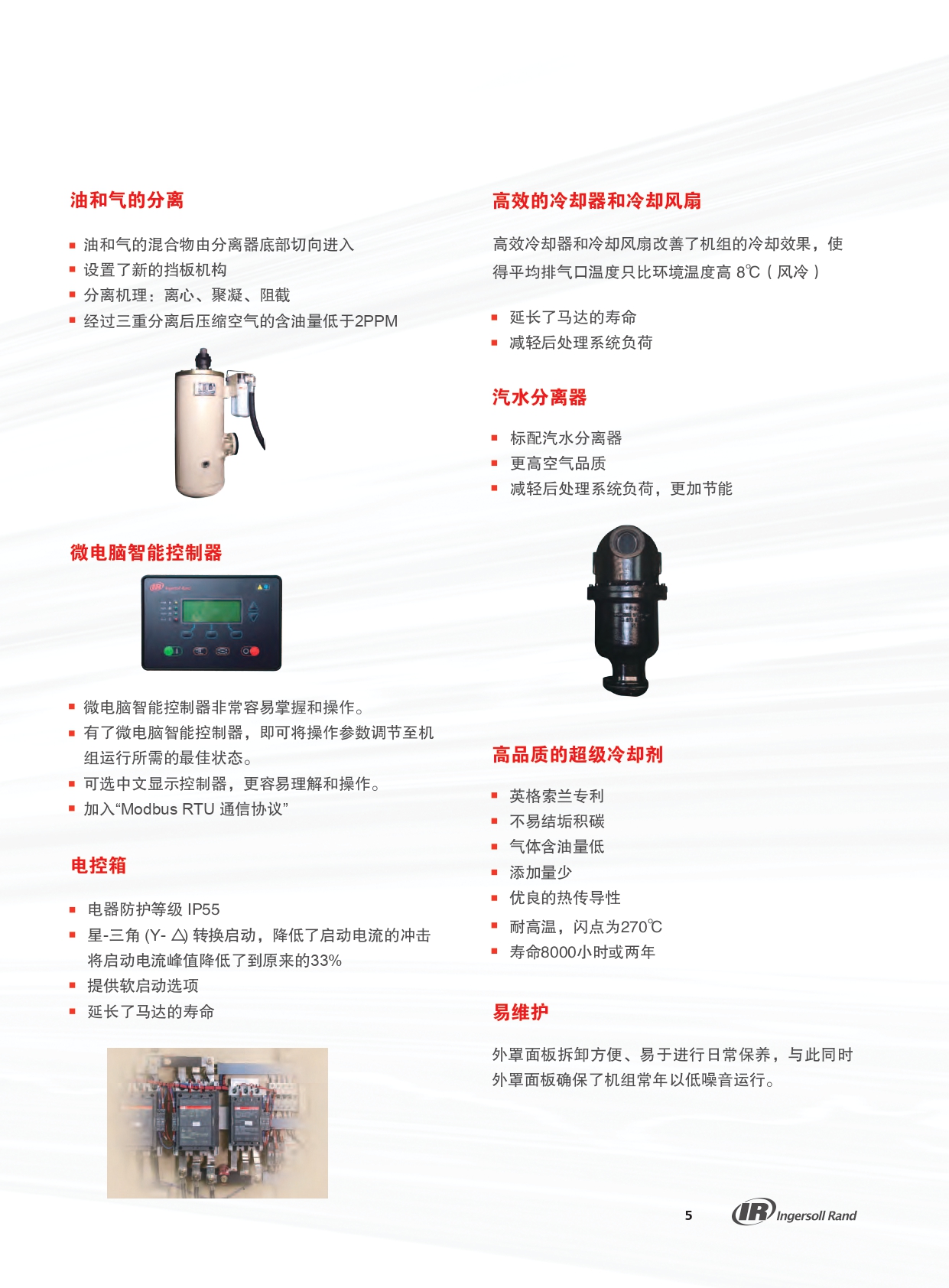

油和气的分离

能使设备中含油量降到最低，并可减少冷却剂的补给次数。这一设计同时减少了分离器中注油过多或过少时产生对压缩空气含油量的影响。

（1）油和气的混合物由分离器底部切向进入；

（2）油设置了新的挡板机构；

（3）油分离机理：离心、聚凝、阻截；

（4）油经过三重分离后压缩空气的含油量低于2PPM。

独特的冷却方式

后冷却器被安装在机组的进气端，这样能保证冷却后的压缩空气的温度只高于环境温度15℉/8℃，然后经过后处理进入用气系统。

气水分离器

（1）标配气水分离器；

（2）更高空气品质；

（3）减轻后处理系统负荷，更加节能。

领先的冷却剂解决方案 -Ultra EL超级冷却剂

（1）16,000小时/3年的润滑油使用寿命；

（2）卓越的冷却性能；

（3）有效地减少磨损；

（4）强大的缓蚀作用；

（5）更好的分离效果。

微电脑智能控制器

（1）微电脑智能控制器非常容易掌握和操作；

（2）有了微电脑智能控制器，即可将操作参数调节至机；

（3）组运行所需的最佳状态；

（4）可选中文显示控制器，更容易理解。

电控箱

（1）电器防护等级 IP55；

（2）星-三角 (Y- ) 转换启动，降低了启动电流的冲击，将启动电流峰值降低了到原来的33%；

（3）提供软启动选项；

（4）延长了马达的寿命。

压缩机机组

为了满足您的空气压缩系统的要求，我们有风冷式和水冷式两种冷却方式供您选择。

简便的服务

机组内部件排列井井有条，可维护性很强。卸下面板后，就可以实现对所有部件的维护。

出厂测试

为了确保您的压缩机能在各种不同的条件下获得最佳性能，我们有最先进的计算机测试系统，每一台压缩机出厂前都要经过不同环境条件下的运行性能测试。

无泄露的设计

SAE标准的0型密封圈，可以完全杜绝泄露。
